РЕШУ ЦТ — физика ЦЭ
Вариант № 467
1.  
i

Элек­три­че­ская цепь со­сто­ит из ис­точ­ни­ка по­сто­ян­но­го тока с ЭДС эп­си­лон = 70 В, кон­ден­са­то­ра ёмко­стью С = 7,0 мкФ и двух ре­зи­сто­ров, со­про­тив­ле­ния ко­то­рых R1 = R2 = 60 Ом (см. рис.). Если заряд кон­ден­са­то­ра q = 210 мкКл, то внут­рен­нее со­про­тив­ле­ние ис­точ­ни­ка r равно ... Ом.

2.  
i

В элек­три­че­ской цепи, схема ко­то­рой пред­став­ле­на на ри­сун­ке, ёмко­сти кон­ден­са­то­ров C1  =  40 мкФ, C2  =  120 мкФ, ЭДС ис­точ­ни­ка тока ε = 90,0 В. Со­про­тив­ле­ние ре­зи­сто­ра R2 в два раза боль­ше со­про­тив­ле­ния ре­зи­сто­ра R1, то есть R2 = 2R1. В на­чаль­ный мо­мент вре­ме­ни ключ K за­мкнут и через ре­зи­сто­ры про­те­ка­ет по­сто­ян­ный ток. Если внут­рен­нее со­про­тив­ле­ние ис­точ­ни­ка тока пре­не­бре­жи­мо мало, то после раз­мы­ка­ния ключа K в ре­зи­сто­ре R2 вы­де­лит­ся ко­ли­че­ство теп­ло­ты Q2, рав­ное ... мДж.

3.  
i

Трол­лей­бус мас­сой m = 12 т дви­жет­ся по го­ри­зон­таль­но­му участ­ку до­ро­ги пря­мо­ли­ней­но и рав­но­мер­но. Ко­эф­фи­ци­ент по­лез­но­го дей­ствия дви­га­те­ля трол­лей­бу­са \eta= 82 %. На­пря­же­ние на дви­га­те­ле трол­лей­бу­са U = 550 В, а сила тока в дви­га­те­ле I = 35 А. Если от­но­ше­ние мо­ду­лей силы со­про­тив­ле­ния дви­же­нию и силы тя­же­сти, дей­ству­ю­щих на трол­лей­бус, дробь: чис­ли­тель: F_c, зна­ме­на­тель: mg конец дроби =0,011, то мо­дуль ско­ро­сти трол­лей­бу­са равен.... дробь: чис­ли­тель: км, зна­ме­на­тель: ч конец дроби .

4.  
i

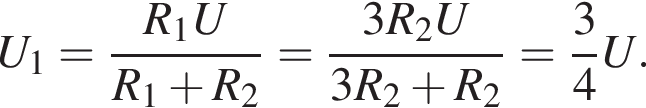

На ри­сун­ке изоб­ра­жен уча­сток элек­три­че­ской цепи, на­пря­же­ние на ко­то­ром U. Если со­про­тив­ле­ние ре­зи­сто­ра R1 в три раза боль­ше со­про­тив­ле­ния ре­зи­сто­ра R2 левая круг­лая скоб­ка R_1=3R_2 пра­вая круг­лая скоб­ка , то на­пря­же­ние U1 на ре­зи­сто­ре R1 равно:

1) дробь: чис­ли­тель: 3, зна­ме­на­тель: 4 конец дроби U
2) дробь: чис­ли­тель: 2, зна­ме­на­тель: 3 конец дроби U
3) дробь: чис­ли­тель: 1, зна­ме­на­тель: 2 конец дроби U
4) дробь: чис­ли­тель: 1, зна­ме­на­тель: 3 конец дроби U
5) дробь: чис­ли­тель: 1, зна­ме­на­тель: 4 конец дроби U
5.  
i

В элек­три­че­ской цепи, схема ко­то­рой при­ве­де­на на ри­сун­ке, со­про­тив­ле­ния всех ре­зи­сто­ров оди­на­ко­вы и равны R, а внут­рен­нее со­про­тив­ле­ние ис­точ­ни­ка тока пре­не­бре­жи­мо мало. Если после за­мы­ка­ния ключа K иде­аль­ный ам­пер­метр по­ка­зы­вал силу тока I2 = 64 мА, то до за­мы­ка­ния ключа K ам­пер­метр по­ка­зы­вал силу тока I1, рав­ную ... мА.

6.  
i

Если общее со­про­тив­ле­ние двух па­рал­лель­но со­единённых оди­на­ко­вых ре­зи­сто­ров R1  =  6 Ом, то общее со­про­тив­ле­ние R2 этих же ре­зи­сто­ров, со­единённых по­сле­до­ва­тель­но, равно:

1) 0,5 Ом;
2) 1,5 Ом;
3) 3,0 Ом;
4) 12 Ом;
5) 24 Ом.
7.  
i

Уча­сток цепи, со­сто­я­щий из че­ты­рех ре­зи­сто­ров (см. рис.), со­про­тив­ле­ния ко­то­рых R1  =  10,0 Ом, R2  =  20,0 Ом, R3  =  30,0 Ом и R4  =  40,0 Ом, под­клю­чен к ис­точ­ни­ку тока с ЭДС ε = 20,0 В и внут­рен­ним со­про­тив­ле­ни­ем r  =  20,0 Ом. Теп­ло­вая мощ­ность P4, вы­де­ля­е­мая в ре­зи­сто­ре R4, равна ... мВт.
